Паяные пластинчатые теплообменники представляют собой один из наиболее эффективных типов теплообменных устройств, используемых в различных областях промышленности. Эти устройства играют ключевую роль в системах отопления, вентиляции, кондиционирования, а также в химической, пищевой и энергетической отраслях.
Области применения паяных теплообменников
- холодильные машины (в качестве: испарителя, конденсатора, маслоохладителя, теплообменника, для нагрева воды и т.д.);
- тепловые насосы;
- индивидуальные тепловые пункты.
В зависимости от конструкции и метода сборки, пластинчатые теплообменники могут быть разделены на несколько основных типов:

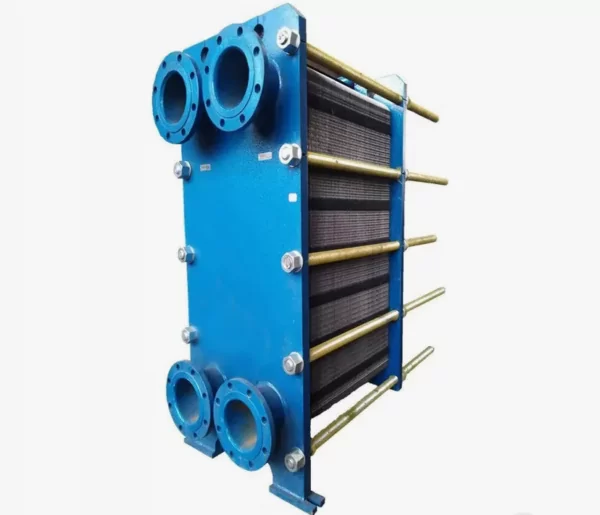

- Разборные теплообменники
Эти теплообменники состоят из пакета пластин, которые сжимаются между тяжелой фронтовой и задней стальной плитой и удерживаются вместе с помощью болтов. Преимущество такой конструкции в том, что она позволяет легко разобрать теплообменник для осмотра, чистки или замены пластин. Пластины укомплектованы уплотнительными прокладками, которые предотвращают утечку и направляют два теплоносителя по альтернативным каналам. Разборные теплообменники наиболее распространены в пищевой промышленности, где частое и тщательное техническое обслуживание является обязательным требованием.

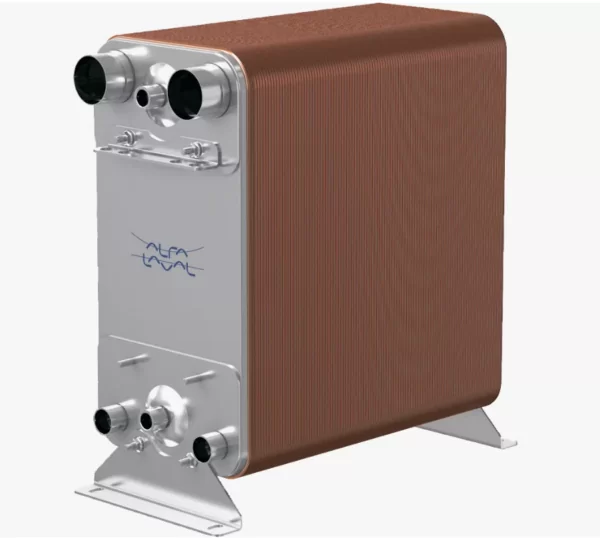

- Паяные теплообменники
В паяных теплообменниках пластины соединены между собой при помощи пайки, обычно с использованием меди или никеля, что делает конструкцию полностью герметичной и очень прочной. Пайка обеспечивает отличную теплопередачу и делает паяные теплообменники идеальными для использования в системах HVAC и охлаждения, где не требуется регулярная чистка теплообменника. Эти устройства могут работать при высоких температурах и давлениях, что также делает их подходящими для использования в солнечных энергетических системах и других применениях с высокими требованиями к давлению и температуре.

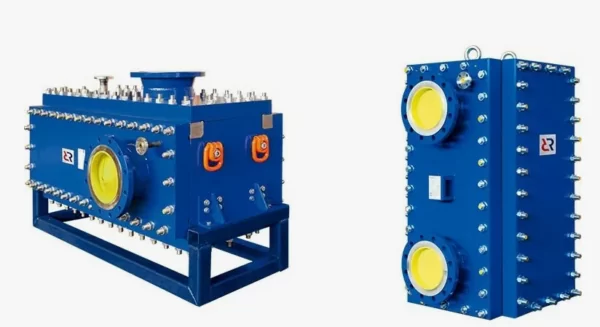

- Сварные теплообменники
Сварные теплообменники похожи на паяные по своей неразборной конструкции, но пластины свариваются вместо пайки. Этот тип теплообменника часто используется в условиях, где присутствуют очень агрессивные или токсичные среды, так как отсутствие уплотнений минимизирует риск утечек. Сварные аппараты идеально подходят для использования в химической промышленности, обработке природного газа, нефтепереработке и других приложениях, где требуется высокая стойкость к коррозии и химическая инертность.

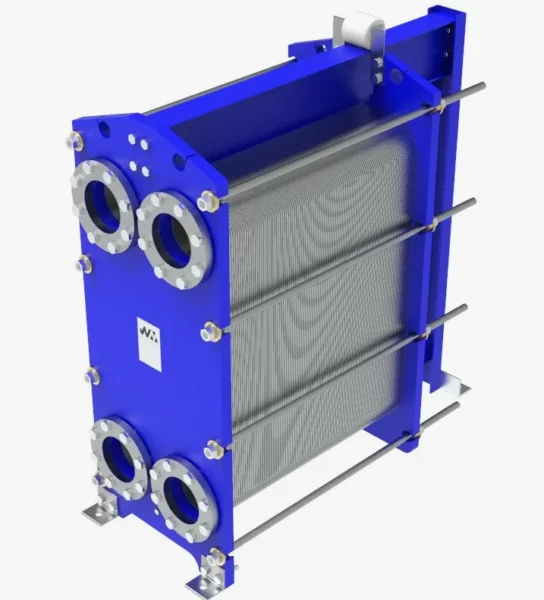

- Полусварные теплообменники
Этот тип сочетает в себе преимущества разборных и сварных теплообменников. Полусварные теплообменники имеют пластины, частично сваренные между собой, что позволяет использовать их с агрессивными средами, одновременно предоставляя лёгкий доступ к некоторым частям аппарата для обслуживания. Это делает их подходящими для применения в фармацевтической и пищевой промышленности, где уплотнители могут стать источником контаминации.
Конструкция теплообменника
Конструктивно паяные пластинчатые теплообменники состоят из набора металлических пластин, каждая из которых имеет гофрированную поверхность для увеличения площади контакта с теплоносителем. Пластины плотно прижимаются друг к другу и спаиваются в особых точках, что обеспечивает высокую теплообменную эффективность и предотвращает смешивание сред, между которыми происходит передача тепла.
Материалы для пластин теплообменников
Пластины теплообменников обычно изготавливают из материалов с высокой коррозийной стойкостью, таких как нержавеющая сталь и титан. Эти материалы идеально подходят для работы в условиях воздействия агрессивных сред и при высоких температурах. Подбор материала осуществляется с учетом характеристик эксплуатации и особенностей использования каждого конкретного теплообменника.
